第6章 半导体器件的基本特性 与 电力电子元器件
本章是连接基础电路理论与实际电子应用的关键环节，主要探讨半导体材料的物理基础、核心半导体器件的工作原理与特性，并引入电力电子技术中常用元器件的概念。
一、 半导体材料的基本特性
- 导电性介于导体与绝缘体之间：其电阻率通常在10^-3 ~ 10^9 Ω·cm范围内。导电能力对温度、光照、杂质含量极为敏感。
- 本征半导体：纯净的、具有完整晶体结构的半导体（如硅、锗）。在绝对零度时，相当于绝缘体；在室温下，由于热激发产生电子-空穴对，从而具备一定的导电能力。导电率随温度升高而显著增加。
- 杂质半导体：通过掺杂工艺控制其电学性能。
- N型半导体：掺入五价元素（如磷），多子为自由电子，少子为空穴。
- P型半导体：掺入三价元素（如硼），多子为空穴，少子为自由电子。
- PN结：将P型与N型半导体结合，在其交界处形成的特殊区域，是绝大多数半导体器件的基础。
- 形成过程：多子扩散 → 形成空间电荷区（耗尽层） → 建立内建电场 → 阻止扩散，促使少子漂移 → 达到动态平衡。
- 单向导电性（核心特性）：
- 正向偏置：P区接正，N区接负。外电场削弱内建电场，耗尽层变窄，多子扩散运动占主导，形成较大的正向电流。
- 反向偏置：P区接负，N区接正。外电场增强内建电场，耗尽层变宽，少子漂移运动产生极小的反向饱和电流，基本相当于截止。
二、 核心半导体器件
- 二极管
- 结构：一个PN结加上电极引线和管壳。
- 伏安特性曲线：直观展示单向导电性。分为正向导通区、反向截止区和反向击穿区。
- 主要参数：最大整流电流、最高反向工作电压、反向饱和电流等。
- 典型应用：整流、检波、钳位、续流、开关等。

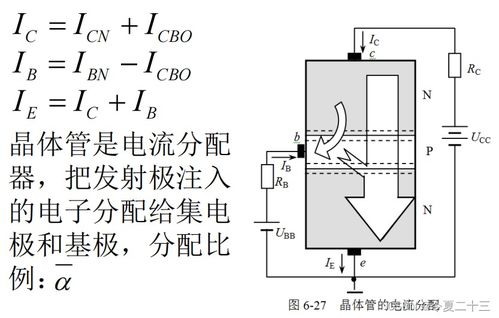

- 双极结型晶体管
- 结构：由两个背靠背的PN结（发射结、集电结）组成，形成NPN或PNP三层结构，引出三个电极：发射极(E)、基极(B)、集电极(C)。
- 工作原理：基于电流控制。以小电流控制大电流，实现放大和开关功能。核心是发射结正偏、集电结反偏。
- 工作状态：放大状态、饱和状态、截止状态。
- 特性曲线：输入特性曲线、输出特性曲线（共发射极接法）。
- 场效应晶体管
- 结构：利用电场效应控制导电沟道的宽窄，从而控制漏极电流。分为结型场效应管和绝缘栅型场效应管两大类。
- 工作原理：基于电压控制。通过栅源电压改变导电沟道，控制漏极电流。输入阻抗极高。
- 与BJT对比：电压控制、输入阻抗高、噪声低、热稳定性好、易于集成。
三、 电力电子元器件简介
电力电子技术主要处理电能变换与控制，其核心是使用半导体开关器件。与前述小功率信号处理器件相比，电力电子器件更侧重于大功率、高电压、大电流下的开关性能与可靠性。
- 电力二极管
- 结构与原理同普通二极管，但能承受更高的反向电压和更大的正向电流。
- 主要用于整流、续流电路中。
- 晶闸管
- 俗称“可控硅”，是一种四层（PNPN）三端半导体器件。
- 特性：不仅具有单向导电性，而且其导通时刻可以通过门极电流进行控制。一旦导通，门极即失去控制作用，属于半控型器件。
- 主要应用：交流调压、可控整流、大功率直流开关等。
- 全控型器件（现代电力电子核心）
- 既可控导通，也可控关断。
- 典型代表：
- 门极可关断晶闸管：在晶闸管基础上发展而来，可通过负门极电流关断。
- 电力场效应晶体管：开关速度快，驱动简单，但通态压降较大，多用于中小功率高频场合。
- 绝缘栅双极型晶体管：结合了MOSFET的电压驱动、高输入阻抗和BJT的低导通压降优点，是目前中高功率应用的主流器件。
本章小结
本章从半导体物理基础出发，阐述了PN结的单向导电性原理。以此为核心，介绍了二极管、BJT、FET等基本器件的工作原理与特性，它们是构成模拟与数字电路的基石。在此基础上，延伸介绍了面向电能变换的电力电子元器件，如电力二极管、晶闸管及各类全控型器件，它们具有更大的功率处理能力。理解这些器件的基本特性是分析与设计电子电路的关键前提。
关键联系：无论是信息电子器件还是电力电子器件，其物理基础都是PN结及其组合与控制方式的不同。信号器件侧重于放大、处理微小变化；电力器件则侧重于在开关状态下高效、可靠地处理大功率能量。
